Schemat podłączenia odżelaziaczy ręcznie sterowanych EKOMECH typu E-Or-...

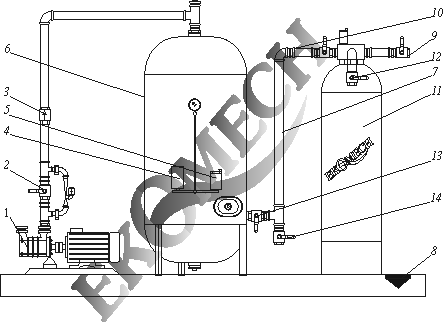

1-pompa, 2-aspirator, 3-zawór zwrotny, 4-wyłącznik ciśnieniowy, 5-zawór odpowietrzający, 6-zbiornik hydroforowy(300 l ), 7-rura łącząca odżelaziacz wraz z wężem antywibracyjnym, 8-kratka ściekowa , 9-wyjście wody na instalację z zaworem zwrotnym (zawór z zieloną rączką), 10-wlot wody zażelazionej (wlot trójnika), 11-odżelaziacz wody,12-wylot popłuczyn (zawór czerpalny z czerwoną rączką), 13-zawór odcinający hydroforu, 14-wylot wody do potrzeb gospodarczych (nie filtrowanej)

Montując stację odżelaziania należy pamiętać iż wszelkie podłączenia filtra wykonujemy za pomocą węży antywibracyjnych gdyż jest to warunkiem gwarancji na filtr.

Zalecane jest wykorzystanie węża antywibracyjnego  przy połączeniu zbiornika hydroforowego z pompą hydroforową, wstawiając go nad zaworem zwrotnym.
